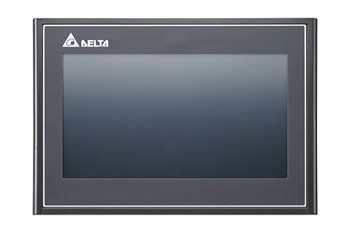

W Type

采用宽屏幕窄边框设计,支持Ethernet 通讯及多语输入功能。

型录下载 相关影片

产品介绍

产品特色
  • 多尺寸选择:4.3” / 7” / 10.1” / 12” / 15”
  • 高性能 CPU:Cortex-A8、Cortex-A7 Dual Core
  • 高度整合设计:内置两个 Ethernet、两个串行通讯口、两个串行通讯扩展口、USB、SD 卡槽等界面 (12” / 15” 机种)
  • 安全隔离防护:电源隔离、COM 隔离、以太网隔离
  • 多语输入功能:支持 16 种语言,可应用于配方参数与账号输入
应用领域
包装、纺织、木工、橡塑等各式机台设备




技术规格
   DOP-103WQ  DOP-107WV  DOP-110WS  DOP-112WX  DOP-115WX
  面板尺寸  4.3" TFT  7" TFT  10.1" TFT  12" TFT  15" TFT
  分辨率 (Pixels)  480 x 272  800 x 480  1,024 x 600  1,024 x 768  1,024 x 768
  颜色  16-bit  24-bit
  CPU  Cortex-A8 800 MHz  Cortex-A7 Dual Core 1 GHz
  ROM  256 MB  8 GB
  RAM  512 MB 1 GB
  Ethernet  1 Port 2 Ports
  串行通讯端口  1 个实体 COM
 1 个扩充 COM
2 个实体 COM
 1 个扩充 COM
2 个实体 COM
2 个扩充 COM
  软件功能  多语输入
  USB 1 Slave / 1 Host 1 Mini Slave / 1 Host
  SD  NA SD x 1
  安规认证  CE / UL
  操作温度  0 ~ 50°C
  储存温度  -20 ~ 60°C
  按压次数  超过 10,000,000 次

尺寸图

※ 更多尺寸图,请至下载中心

DOP-107WV

  外观尺寸 (W x H x D,mm) 开孔尺寸 (W x H,mm)
  DOP-103WQ 137 x 103 x37.1 118.8 x 92.8
  DOP-107WV  196 x 136 x 39 186.8 x 126.8
  DOP-110WS 270 x 180.9 x 47.25 255 x 170.5
  DOP-112WX 317.4 x 246.4 x 52.7 302.7 x 228.7
  DOP-115WX 387.7 x 295.7 x 63.5 372.4 x 283.7
