240V 高压直流供电方案 在通信机房的应用

一、项目背景

随着 IT 技术的进步，企业的管理不断向精细化、集约化方向发展，集中化的企业级数据中心已成为大中型企事业单位业务正常运行的必要支撑。云计算、动漫等重点行业及新兴行业数据中心建设需求不断扩大。在此背景下，数据中心的供电建设也将随之进入快速发展阶段。

电力是数据中心运行的基本保障，同时，随着节能减排要求逐步提高，电价高低直接涉及到数据中心运营成本。240V直流供电方案作为一种节能环保的供电方案，自2007年开始试点至今，240V直流供电系统以其天然的优势得到越来越多的客户认可、应用及推广。2012年2月1日，行业标准《YD/T 2378-2011通信用240V直流供电系统》正式开始实施，为240V HVDC产品大规模应用提供了必要保障。


二、中达电通主要240V HVDC产品

随着240V HVDC产品的应用方案，大致有如下几个分类：

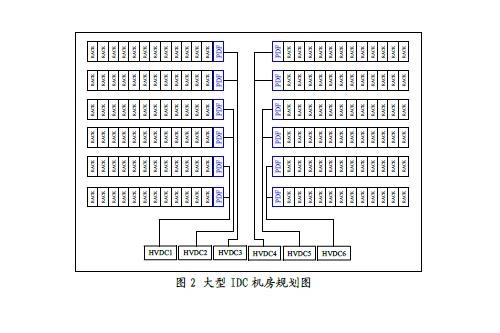

■中大型数据中心机房方案特点：
A、IDC机房面积较大，规划完整；

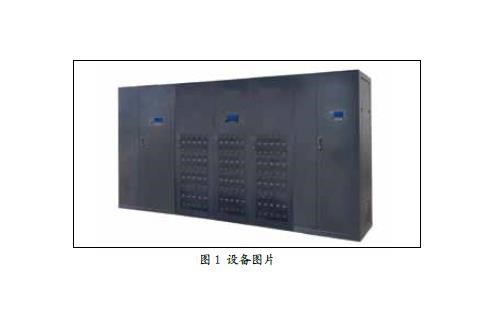

B、240V大容量电源设备多套系统平行使用；


典型案例：上海联通周浦数据中心


上海联通周浦数据中心，是联通集团至今采用240V HVDC产品作为供电设备而建设的最大的数据中心，共分三期建设，每期容量约13000A，大容量240V/1200A HVDC产品11套。

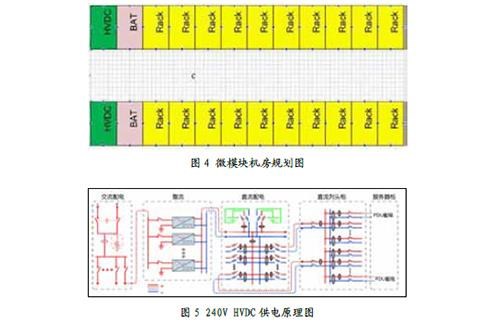

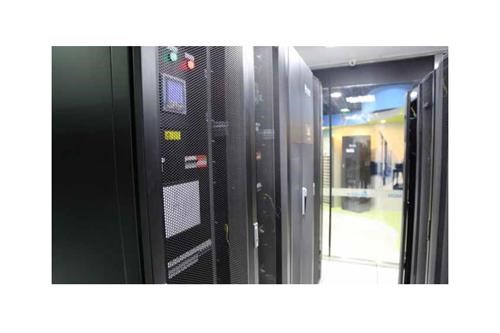

■微模块数据机房方案特点：
A、机房面积小；

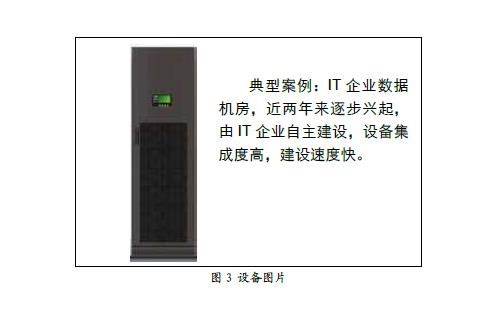

B、240V组合电源设备多套系统分散使用；
C、功率密度大，设备集成度高。


以上两种240V HVDC产品应用方案，是目前比较集中且多被采用的。随着240V直流电源技术的发展，应用方案也会逐步增多。


三、项目产品

技术特点：
■ 容许电网输入电压变化范围超宽（260Vac~530Vac).
■ 整流模块采用N+1设计，具有过流、过压、过温等多重保护和告警功能 ，支持热拔插， 支持前维护
■ 整流模块具有三相有源功率因数校正功能， 输入功率因数PF>0.99,电流输入谐波失真低（THD<5%）
■ 监控模块的功能单元采用模块化设计，提供多种现场可配置功能，易于操作
■ 系统具有效能管理功能
■ 系统具有绝缘监测和绝缘定位功能，绝缘监测支持手动/自动两种模式
■ 系统提供直流功率与电度统计功能，方便用户能耗管理
■ 系统告警干接点内容可自定义，提供RS232/RS485等多种智能通讯口
■ 蓄电池充电采用三段式管理方式，对蓄电池管理更合理，有效延长蓄电池使用寿命


四、项目总结

新一代数据中心利用最新的 IT 技术和解决方案对数据中心的基础设施资产、信息数据资产、应用资产进行整合，形成共享的、虚拟化的、面向服务的整体数据中心结构，能够显著提高数据中心的资源利用率、消除信息孤岛、增强安全管理并降低能源消耗。
