台达LOYTEC全环网架构楼控方案
保障扬州“省级”运河大剧院健康安全运行

    “亘古运河出邗沟,脉通南北与春秋……”4月19日,随着一曲宛转悠扬的扬州弹词《歌吹古运河》在曲艺剧场响起,中国扬州运河大剧院迎来试运营后的首场演出,标志着扬州又一新地标建筑——运河大剧院诞生,台达LOYTEC全环网架构楼宇自控系统也正式迎来严峻的考验。应对大剧院的高稳定性、高性能、高规格及防疫应急需求,台达采用全环网架构的全IP网络、冷热源系统冗余设计、无线传感及智能防疫管控等技术,将楼宇方案融入剧院的整体设计理念之中,通过保障系统的健康安全运行,协助剧院打造一流的表演及艺术欣赏平台,成为大运河畔文化新地标。

    运河大剧院为国家级剧院,规模体量大、设施设备配置高,4座功能各异的剧院将承担众多重要演出,确保大型机电设备不会在关键时刻出现意外故障是本次项目的关键。台达LOYTEC楼控系统采用冗余技术,数据链接、电源供电、冷热源群控均进行了冗余备份,通过多重保障,让系统更加的稳定可靠。此外,因应公共建筑对突发疫情的应急需求,台达为剧院新设计的智能疫情模式,让室内环境更加健康、舒适、节能,让科技更好地为人文艺术服务。

    全IP网络控制 环网架构系统更稳定

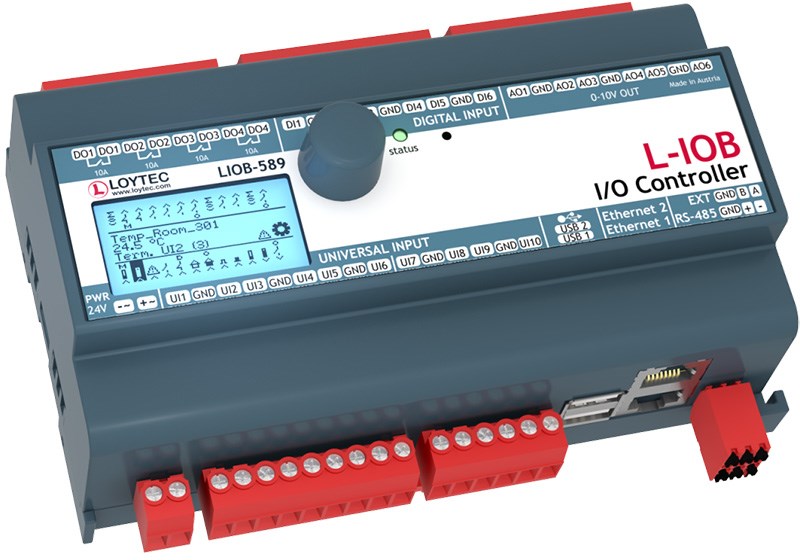

    本次运河大剧院文化综合体采用了台达LOYTEC全IP网络控制器LIOB-589,对每台空调/新风机组实现独立控制,确保被控设备的控制逻辑和点位均能够相互独立。该控制器具备双网口,配合交换机,通过RSTP协议,可以实现环形网络链路,避免单点故障、物理线路断开,造成系统瘫痪,更加保障了整个系统的运行稳定。

    冷热源群控冗余系统 二层保护设备正常运行

    系统采用了自动化服务LINX结合DDC控制器LIOB589来实现冷热源群控冗余设计,以二层控制架构,双重保护设备安全运行。上层自动化服务器负责设备联动,一用一备,一旦主自动化服务器LINX失效时,备用自动化服务器LINX立即启动,接管控制。而下层控制器则实现本地联动控制逻辑。当上层主备自动化服务器同时宕机时,下层现场控制器仍能保持本地控制。

    作为人流较为密集的大型公共建筑,营造一个健康舒服的演艺空间,可以让艺术表演及欣赏更加安心。在运河大剧院的方案设计中,引入了智能防疫技术,严格控制室内空气来源,保证无回风进入室内,避免出现二次感染。剧院内采用下送侧回,座椅下送风,形成显著的温度梯度,自动形成室内气流组织,避免病毒在室内扩散;空调机组自带纳米光子空气净化装置,可有效消除空气内的病毒。系统采用一键启动(切换)“防疫模式”,智能控制剧场内双风机热回收空调机组设备上的多个风阀和杀菌装置,防疫管理更加的便捷。

    物联网智能传感 APP一手掌握实时环境信息

    为了确保剧院内部装饰部分的完整性,减少开孔,台达LOYTEC楼控方案采用Lora无线传感器,将温湿度等室内环境数据以无线的方式接入控制系统,减少剧院内部的布线和开孔安装。用户可以通过手机或者平台电脑(APP),随时随地了解剧院的环境信息,并进行控制微调。

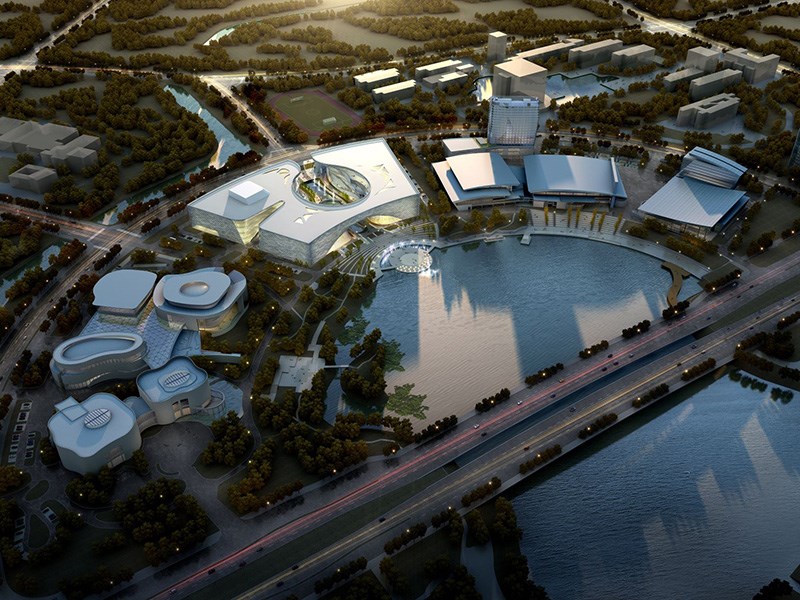

    运河大剧院文化综合体项目,建筑面积达14万平方米,西侧(A区)为剧院功能区,包含4座剧院,分别是1600座的综合性剧院、800座的戏剧院、500座的曲艺剧院、300座的多功能剧院。东侧(B区)为配套区,包括:综合购物中心、书城、影院、商业餐饮区、艺术培训中心、娱乐设施等。以运河为主题的演艺项目也将借此平台走向全国。台达LOYTEC楼控解决方案以先进性系统架构及长期运行稳定性的优势,为大运河文化的传播保驾护航。

新闻来源:中达电通电通股份有限公司
